Categoría: 7,92 x 57 Mauser S Model 1904

Ficha 08-057-BGC-080-0555

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Checoslovaquia bajo ocupación alemana (1939-1945)
MARCAJE: dou.-St+ 14 45
FABRICANTE: Waffenwerke Brünn A.G.
FÁBRICA: Povaszka Bystrica (ocupación alemana)
AÑO: 1945
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro y envuelta de acero niquelado, vaina de acero lacado, pistón modelo 88 (Zdh.88) . El punto que hay tras la u es para marcar el sentido de lectura y no poder leer "nop". P14A/dou nunca usaron vainas de acero cobreado, solo acero lacado y latón. Fabricaban cartuchos s.S., S.m.E. y plaztpatronen. Las lacas del anillo del pistón muchas veces son dificiles de distinguir por lo que es necesario diferenciar por peso los cartuchos s.S (27 gramos) y los S.m.E. (25,7 gramos).

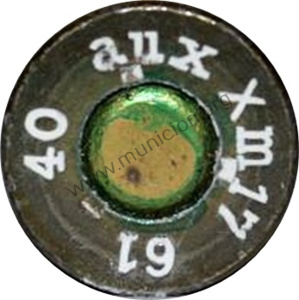

Ficha 08-057-BGC-080-0548

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: aux Xm17 61 40
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1940
OBSERVACIONES: Cartucho con vaina acero lacado y bala s.S. Lleva código de material en el marcaje. X= Klöckner-Werke AG Marienwerke, Osnabrück, m= F.A. Lange, Neusilberfabrikate, aue/Sachsen, 1 proporción elementos.

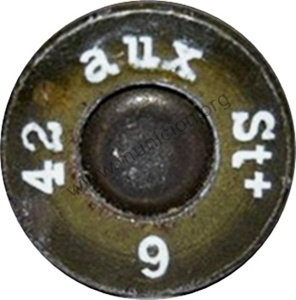

Ficha 08-057-BGC-080-0546

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: FOGUEO
USO: MILITAR
MODELO: Platzpatrone 33
PAÍS: Alemania (1920 - 1945)
MARCAJE: aux St+ 6 42
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1942
OBSERVACIONES: Cartucho de salvas. Se puede apreciar en el marcaje la St +. Este "St+" se empezó a utilizar tras superar los problemas de calidad que tenían con las vainas de acero. Tras acordar hacer las paredes de las vainas de acero más finas que las marcadas St, pasaron a ser marcadas con St+.

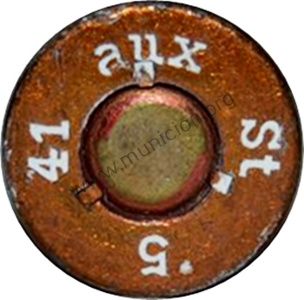

Ficha 08-057-BGC-080-0550

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: aux St 5 41
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1941
OBSERVACIONES: Cartucho perforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el anillo rojo en pistón. Vaina acero lacado con código "St" . Los marcajes St en las vainas de acero (Polte) sustituyeron a los marcajes con códigos de material una vez superadas las pruebas de calidad que tuvieron que hacer por los problemas que pasaron con las vainas de acero cobreado.

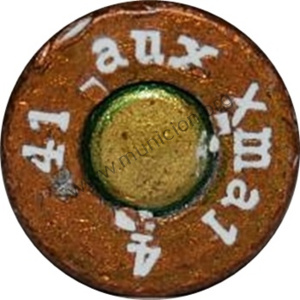

Ficha 08-057-BGC-080-0549

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: aux Xma1 4 41
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1941
OBSERVACIONES: Cartucho con vaina acero lacado y bala s.S. Lleva código de material en el marcaje. X= Klöckner-Werke AG Marienwerke, Osnabrück, ma= F.A. Lange, Neusilberfabrikate, aue/Sachsen, 1 proporción elementos.

Ficha 08-057-BGC-080-0547

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: aux St+ 90 43
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1943
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro y envuelta de latón, vaina de acero cobreado, pistón modelo 30/40 (Zdh.30/40) lacado completamente en azul. Los alemanes se dieron cuenta que este tipo de laca en el pistón producía problemas en las ametralladoras y dejaron de fabricarlos de esta manera, pasando los cartuchos a llevar solo lacado en azul el anillo del pistón. Polte/aux comenzó a fabricar vainas de acero en 1935.En 1940 realizaron el cambio de código P a aux. Se conocen los lotes 90, 91 y 92 de este tipo de cartucho.

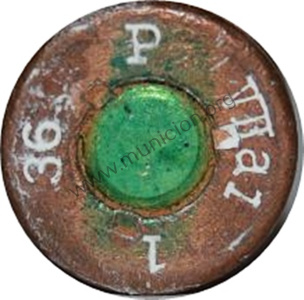

Ficha 08-057-BGC-080-0541

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P VIIa1 1 36
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1936
OBSERVACIONES: Cartucho con bala s.S. y vaina de acero cobreado. En 1935 polte comenzó a fabricar vainas de acero. Primero empezaron a marcar las vainas con una S, luego con S*, pero pronto se dieron cuenta que tenían problemas de calidad. Tras esto empezaron a marcar en 1936 con el lote 1 y el código de material para localizar el problema. VII = metal de Eisenwerke-Gesellschaft Maximilianshütte, abt. Presswerke Thüringen, Unterwellenborn.a= Aug.d. Haer Metallwerke, Troisdorf. (Planta de cobreado).

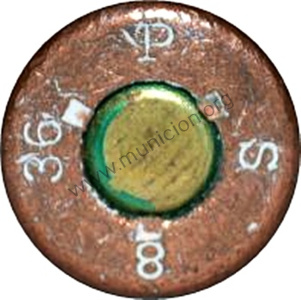

Ficha 08-057-BGC-080-0543

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P S 8 36
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1936
OBSERVACIONES: Los alemanes en 1936 empezaron a fabricar vainas de acero cobreado para montar cartuchos ordinarios con bala s.S. ,(hasta este año solo estaban utilizando vainas de latón).En estos cartuchos empezaron a tener problemas de calidad, pero al llevar solamente la "S" (vaina de acero) en el marcaje, no eran capaces de detectar el origen del problema ya que no podían saber de donde procedían los materiales para su fabricación. A partir de ese momento empezaron a fabricar vainas de acero en las que estampaban el código del material, utilizado para identificar la prodecedencia de los materiales usados para su fabricación. Debido a estos contratiempos se detuvo la producción de cartuchos s.S. que llevaran estas vainas, y solo se pudieron utilizar (las vainas) para montar cartuchos de prácticas. Dos años despúes en 1938 salió el lote 143 con vaina acero cobreado montando bala s.S. También se fabricó en 1938 lote 65 un cartucho de sobrepresión con vainas de acero cobreado.

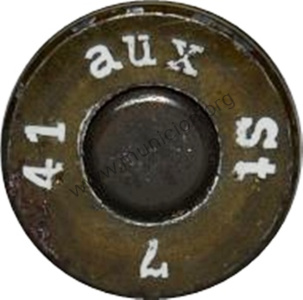

Ficha 08-057-BGC-080-0545

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: FOGUEO
USO: MILITAR
MODELO: Platzpatrone 33
PAÍS: Alemania (1920 - 1945)
MARCAJE: aux St 7 41
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1941
OBSERVACIONES: Cartucho de salvas. Se puede apreciar en el marcaje la St. Este "St" se empezó a utilizar tras superar los problemas de calidad que tenían con las vainas de acero.

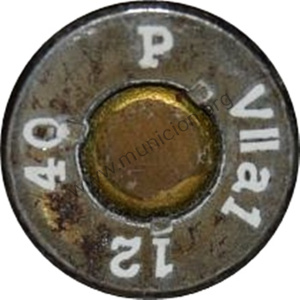

Ficha 08-057-BGC-080-0542

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P VIIa1 12 40
FABRICANTE: Polte Armaturen und Maschinenfabrik AG
FÁBRICA: Magdeburgo
AÑO: 1940
OBSERVACIONES: Cartucho con vaina de acero lacado y bala s.S., la vaina lleva código de material marcado. VII = metal de Eisenwerke-Gesellschaft Maximilianshütte, abt. Presswerke Thüringen, Unterwellenborn.a= Aug.d. Haer Metallwerke, Troisdorf. (Planta de cobreado).
