Categoría: 7,92 x 57 Mauser S Model 1904

Ficha 08-057-BGC-080-0683

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: dnf St+ 66 43
FABRICANTE: Rheinisch-Westfälische Sprengstoff AG, Nürnberg-Stadeln
FÁBRICA: Nürnberg-Stadeln
AÑO: 1943
OBSERVACIONES: Cartucho perforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el anillo rojo en pistón, vaina acero lacado, punta de la bala negra que indica ser trazador. Pistón Zdh. 43. El pimer marcaje de esta fábrica data de 1933 (P151). Entre 1939-1945 estaban en funcionamiento dos instalaciones, una empezaba marcado los lotes a partir del número 1 y la otra a partir del lote 51.

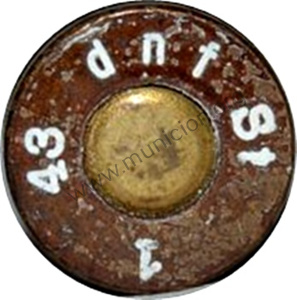

Ficha 08-057-BGC-080-0684

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: FOGUEO / IMPULSOR
USO: MILITAR
MODELO: Platzpatrone 33
PAÍS: Alemania (1920 - 1945)
MARCAJE: dnf St 1 43
FABRICANTE: Rheinisch-Westfälische Sprengstoff AG, Nürnberg-Stadeln
FÁBRICA: Nürnberg-Stadeln
AÑO: 1943
OBSERVACIONES: Cartucho de fogueo, vaina de acero y bala madera teñida de morado. Pistón sin crimpar.

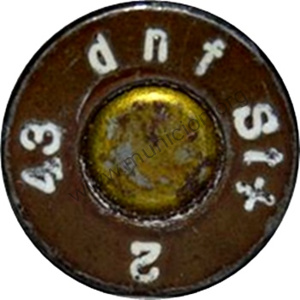

Ficha 08-057-BGC-080-0675

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: LANZAGRANADAS
USO: MILITAR
MODELO: Treibpatrone Typ 2
PAÍS: Alemania (1920 - 1945)
MARCAJE: dnf St+ 2 43
FABRICANTE: Rheinisch Westfalische Spregstoff AG, Nuremberg
FÁBRICA: Nuremberg
AÑO: 1943
OBSERVACIONES: El Tipo 1 de Treibpatrone no dio los resultados esperados, debido a que el sellado que llevaba en el cierre fallaba, por tal motivo el HWA (HEER Waffenamt -departamento de investigación de armamento-) encargó un nuevo cartucho, apareciendo el Kartusche mit verlängerter Hülse (Typ2) (Ig Kartusche), cartucho con vaina extendida y acabado cónico, en cuyo interior se aloja una bala de madera que sella el cartucho.La denominación "Typ" solo hace referencia a la forma de la vaina. En este caso se trata de un cartucho para lanzar la Sprenggranate (granada de alto explosivo) ya que lleva el pistón de color amarillo. Los cartuchos lanzagranadas alemanes son dificiles de encontrar ya que cada pieza iba con la granada a la que iba destinada. Se adjunta imagen de cartucho-granada y demás tipos de lanzagranadas.

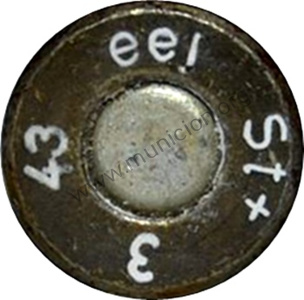

Ficha 08-057-BGC-080-0676

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: LANZAGRANADAS
USO: MILITAR
MODELO: Treibpatrone Typ 3 Gross Gewer-Panzergranate 1
PAÍS: Alemania (1920 - 1945)
MARCAJE: eej St+ 3 43
FABRICANTE: Märkisches Walzwerk GmbH
FÁBRICA: Strausberg
AÑO: 1943
OBSERVACIONES: Cartucho primer modelo Gross Gewer-Panzergranate 40 (Typ 3 -modelo vaina-), para un modelo de panzergranate (granada perforante) más grande. La denominación "Typ" solamente hace referencia a la forma de la vaina, siendo para el Typ 3 una vaina doblemente alargada. Este cartucho llevaba una carga de 1,9 gramos de carga propulsora, que demandaba la nueva panzergranate para adquirir la rotación necesaria y volar estabilizada tras el disparo. Este cartucho tenía una vaina doblemente extendida con una bala corta de color negro. Razonablemente se piensa que la morfología del cartucho servía para identificarle mientras se combatía de noche y había oscuridad.. Los cartuchos lanzagranadas alemanes son dificiles de encontrar ya que cada pieza iba con la granada a la que iba destinada.

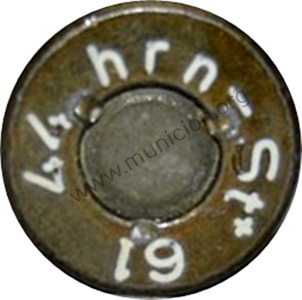

Ficha 08-057-BGC-080-0677

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: LANZAGRANADAS
USO: MILITAR
MODELO: Treibpatrone Typ 4
PAÍS: Alemania (1920 - 1945)
MARCAJE: hrn - St+ 61 44
FABRICANTE: Presswerke GmbH
FÁBRICA: Metgethen, Prusia oriental
AÑO: 1944
OBSERVACIONES: Cartucho lanzagranadas Typ 4 -modelo vaina 4-. Este tipo de cartucho utiliza una vaina con la forma "normal", existiendo variaciones en balas y cargas en función de su destino. En este caso se trata de un cartucho para lanzar la Sprenggranate (granada alto explosivo). Este cartucho lleva bala de madera corta azul y 1 gramo de carga propulsora.Los cartuchos lanzagranadas alemanes son dificiles de encontrar ya que cada pieza iba con la granada a la que iba destinada. Este cartucho fue posterior al 08-057-BGC-080-0678

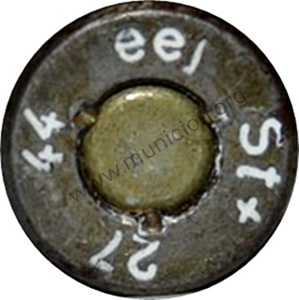

Ficha 08-057-BGC-080-0678

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: LANZAGRANADAS
USO: MILITAR
MODELO: Treibpatrone Typ 4
PAÍS: Alemania (1920 - 1945)
MARCAJE: eej St+ 27 44
FABRICANTE: Märkisches Walzwerk GmbH
FÁBRICA: Strausberg
AÑO: 1943
OBSERVACIONES: Cartucho lanzagranadas Typ 4 -modelo vaina 4-. Este tipo de cartucho utiliza una vaina con la forma "normal", existiendo variaciones en balas y cargas en función de su destino. En este caso se trata de un cartucho para lanzar la Sprenggranate (granada alto explosivo). Este cartucho lleva bala lisa de madera azul aplanada en la punta, con 1 gramo de carga propulsora.Los cartuchos lanzagranadas alemanes son dificiles de encontrar ya que cada pieza iba con la granada a la que iba destinada. Este cartucho fue el anterior al 08-057-BGC-080-0677

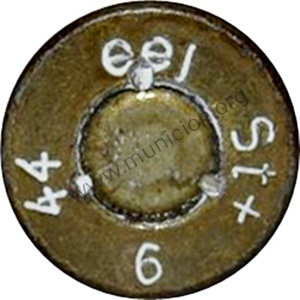

Ficha 08-057-BGC-080-0679

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: LANZAGRANADAS
USO: MILITAR
MODELO: Treibpatrone Typ 4
PAÍS: Alemania (1920 - 1945)
MARCAJE: eej St+ 9 44
FABRICANTE: Märkisches Walzwerk GmbH
FÁBRICA: Strausberg
AÑO: 1943
OBSERVACIONES: Cartucho lanzagranadas Typ 4 -modelo vaina 4-. Este tipo de cartucho utiliza una vaina con la forma "normal", existiendo variaciones en balas y cargas en función de su destino. En este caso se trata de un cartucho para lanzar la Gross Gewer-Panzergranate 40 (granada perforante). Este cartucho lleva bala corta de madera escalonada de color negro, con 1,9 gramo de carga propulsora.Los cartuchos lanzagranadas alemanes son dificiles de encontrar ya que cada pieza iba con la granada a la que iba destinada. Se adjunta imagen de cartucho-granada y tipos de cartuchos lanzagranadas.

Ficha 08-057-BGC-080-0673

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: LANZAGRANADAS
USO: MILITAR
MODELO: Treibpatrone Typ 2
PAÍS: Alemania (1920 - 1945)
MARCAJE: eej St+ 3 43
FABRICANTE: Märkisches Walzwerk GmbH
FÁBRICA: Strausberg
AÑO: 1943
OBSERVACIONES: El Tipo 1 de Treibpatrone no dio los resultados esperados, debido a que el sellado que llevaba en el cierre fallaba, por tal motivo el HWA (HEER Waffenamt -departamento de investigación de armamento-) encargó un nuevo cartucho, apareciendo el Kartusche mit verlängerter Hülse (Typ2) (Ig Kartusche), cartucho con vaina extendida y acabado cónico, en cuyo interior se aloja una bala de madera que sella el cartucho.La denominación "Typ" solo hace referencia a la forma de la vaina. En este caso se trata de un cartucho para lanzar la Propagandagranate (granada de propaganda) ya que lleva el anillo de pistón de color rojo. Lleva 1,7 gramos de carga propulsora. Los cartuchos lanzagranadas alemanes son dificiles de encontrar ya que cada pieza iba con la granada a la que iba destinada.

Ficha 08-057-BGC-080-0674

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: LANZAGRANADAS
USO: MILITAR
MODELO: Treibpatrone Typ 2
PAÍS: Alemania (1920 - 1945)
MARCAJE: dnf St+ 3 43
FABRICANTE: Rheinisch Westfalische Spregstoff AG, Nuremberg
FÁBRICA: Nuremberg
AÑO: 1943
OBSERVACIONES: El Tipo 1 de Treibpatrone no dio los resultados esperados, debido a que el sellado que llevaba en el cierre fallaba, por tal motivo el HWA (HEER Waffenamt -departamento de investigación de armamento-) encargó un nuevo cartucho, apareciendo el Kartusche mit verlängerter Hülse (Typ2) (Ig Kartusche), cartucho con vaina extendida y acabado cónico, en cuyo interior se aloja una bala de madera que sella el cartucho. La denominación "Typ" solo hace referencia a la forma de la vaina. En este caso se trata de un cartucho para lanzar la Panzergranate (granada perforante) ya que lleva el anillo de pistón de color negro. Los cartuchos lanzagranadas alemanes son dificiles de encontrar ya que cada pieza iba con la granada a la que iba destinada.

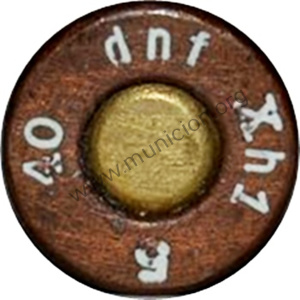

Ficha 08-057-BGC-080-0670

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: LANZAGRANADAS
USO: MILITAR
MODELO: Treibpatrone a. A. Typ 1
PAÍS: Alemania (1920 - 1945)
MARCAJE: dnf Xh1 5 40
FABRICANTE: Rheinisch Westfalische Spregstoff AG, Nuremberg
FÁBRICA: Nuremberg
AÑO: 1940
OBSERVACIONES: Cartucho lanzagranadas (a. A.) -alte Art- (tipo Antiguo), Typ 1 (modelo 1)para la Sprenggranate (Granada de alto explosivo). La referencia "Typ" hace referencia solo al modelo-forma de vaina, en este caso el Typ 1 , modelo vaina cerrada en estrella (6 pliegues con laca para producir estanqueidad). Vaina de acero cobreado conteniendo una carga de 0,85 gramos de Nitrocelulosa T.P., el cierre consta de seis pliegues en estrella sellados con cera. Lleva un fieltro interior que cubre la carga propulsora. El anillo del pistón es del mismo color que la granada a la que debe propulsar. Los primeros cartuchos Tipo 1 se fabricaron en R.W.S. en Nürnberg, existiendo con años en el marcaje de 1939 a 1943. La granada Sprenggranate fue la primera en fabricarse. Código material X= Klöckner-Werke AG Marienwerke, Osnabrück, h= Wielandwerke, Metallhalbfabrikate, Ulm/Donau, 1= % composición materiales usados en la vaina. Los cartuchos lanzagranadas alemanes son dificiles de encontrar ya que cada pieza iba con la granada a la que iba destinada.
