Categoría: 7,92 x 57 Mauser S Model 1904

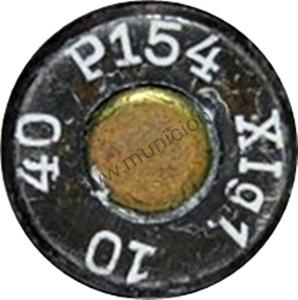

Ficha 08-057-BGC-080-0723

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P154 XIg1 10 40
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1940
OBSERVACIONES: cartucho ordinario bala s.S. (laca verde anillo pistón) y vaina de acero. Código materiales XI= Gute Hoffnungshütte, Oberhausen, g= Hirsch Kupfer und Messingwerke, Werk Finnow/Mark, 1= Proporción materiales usados en fabricación vaina.

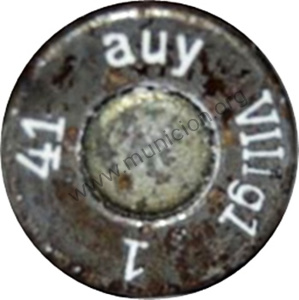

Ficha 08-057-BGC-080-0724

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: FOGUEO / IMPULSOR
USO: MILITAR
MODELO: Platzpatrone 33
PAÍS: Alemania (1920 - 1945)
MARCAJE: auy VIIIg1 1 41
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1941
OBSERVACIONES: Cartucho de fogueo con bala madera teñida de morado y vaina de acero. Platzpatrone 33. La viana lleva un moleteado lo que indica que es una vaina reitilizada.Código de materiales VIII= Dortmunder-Hörder Hüttenverein, Dortmund, g= Hirsch Kupfer und Messingwerke, Werk Finnow/Mark, 1= Proporción materiales usados en fabricación vaina.

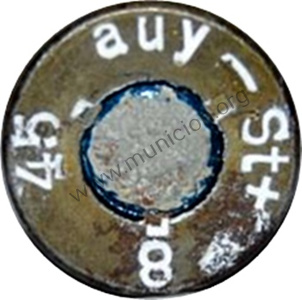

Ficha 08-057-BGC-080-0716

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: auy -- St+ 8 45
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1945
OBSERVACIONES: Cartucho semiperforante (S.m.E. laca azul pistón). Bala envuelta de Zink. Pistón 30-40 con un solo oido. El guión entre la fábrica y el indicador de material de la vaina indica que el pistón solo tiene un oido.

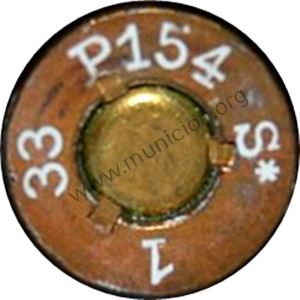

Ficha 08-057-BGC-080-0717

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P154 S* 1 33
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1933
OBSERVACIONES: Cartucho ordinario bala s.S. (laca verde anillo pistón) y vaina de latón. Esta fábrica comenzó su fabricación en 1933 correspondiendo este ejemplar al primer lote del primer año. Fabricaron cartuchos hasta 1945. En 1936 empezaron la producción de S.m.K., S.m.K. L´Spur y B-Patrone.En 1942 empezaron a fabricar los P.m.K. con vaina de latón siendo en su mayoría para la Lufwaffe.

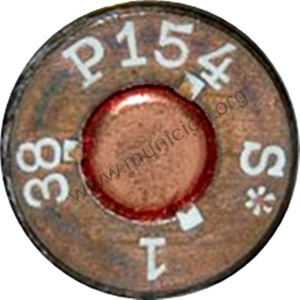

Ficha 08-057-BGC-080-0718

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: P154 S* 1 38
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1938
OBSERVACIONES: Cartucho perforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el anillo rojo en pistón, vaina de latón y bala trazadora indicado por la punta lacada en negro. Pistón tipo 30 (Zdh. 30).

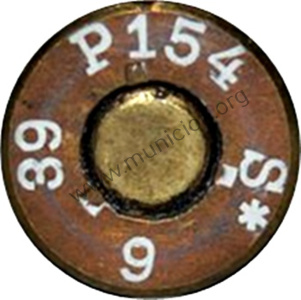

Ficha 08-057-BGC-080-0719

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: OBSERVACION / SPOTTER
USO: MILITAR
MODELO: B-Patrone 1º Modelo
PAÍS: Alemania (1920 - 1945)
MARCAJE: P154 S* 6 39
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1939
OBSERVACIONES: Cartucho B-Patrone modelo 1. Se trata de un cartucho explosivo-incendiario. Este modelo se distingue por llevar la punta color plata (unos 10 mm.) y anillo pistón negro. En 1935 comenzó la fabricación de este tipo de cartucho, buscando una manera de ver donde impactaban los disparos realizados por las ametralladoras pesadas. La bala en la zona interior delantera (punta) lleva una carga de fósforo y en la parte central lleva un pequeño detonador en el que debe incidir un percutor que está sujetado por un manguito que ejerce resistencia por fricción. Tras el impacto se libera el fósforo, posteriormente el percutor por inercia, impacta y activa el detonador que explota y hace arder el fósforo, produciendo una nube de humo visible a unos cientos de metros. durante la IIWW estos cartuchos fuero usados por la Lutfwaffe siendo poco más útiles que los P.m.K. Y en 1945 también le fueron entregados a francotiradores. (Fuente: Die Patrone 7,9 mm der Deutschen Wehrmacht 1930-1945)

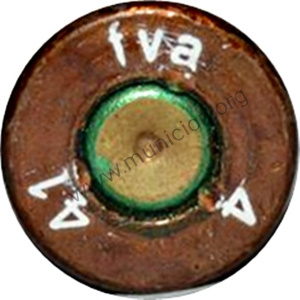

Ficha 08-057-BGC-080-0712

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: fva 4 41
FABRICANTE: Draht und Metallwarenfabrik GmbH.
FÁBRICA: Salzwedel
AÑO: 1941
OBSERVACIONES: Cartucho ordinario con bala s.S. y vaina acero cobreado. El marcaje va a 120 grados. Siendo una vaina acero cobreado no lleva ni código de material ni el codigo St. No se tiene conocimiento del por qué de este marcaje.

Ficha 08-057-BGC-080-0713

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: fva IXd1 1 41
FABRICANTE: Draht und Metallwarenfabrik GmbH.
FÁBRICA: Salzwedel
AÑO: 1941
OBSERVACIONES: Cartucho ordinario con bala s.S. y vaina acero cobreado lacada en marrón. Código material IX= August-Thyssen-Hütte, Hamborn, d= Verein. Deutsche Nickelwerke Witte & Co. Werk Labant/Oberschl, 1= porcentaje de los materiales usados en la fabricación de las vainas.

Ficha 08-057-BGC-080-0714

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: fva IVa1 3 41
FABRICANTE: Draht und Metallwarenfabrik GmbH.
FÁBRICA: Salzwedel
AÑO: 1941
OBSERVACIONES: Cartucho ordinario con bala s.S. y vaina acero cobreado lacada en verde oscuro. Código materiales IV= metal de Hoestch A.G., Abteilung, de Dortmund;a= planta de cobreado Aug.d. Haer Metallwerke, Troisdorf. 1= Proporción materiales usados en su fabricación.
