Categoría: 7,92 x 57 Mauser S Model 1904

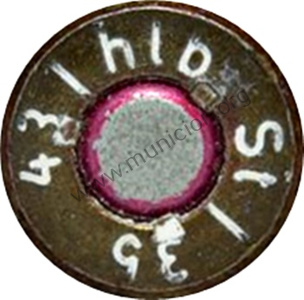

Ficha 08-057-BGC-080-0743

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlb St / 35 43 /
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1943
OBSERVACIONES: Cartucho peforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el anillo rojo en pistón, vaina de acero lacado y bala trazadora indicado por la punta lacada en negro. Pistón 30/40 (Zdh. 30/40).Los dos segmentos opuestos diametralmente que aparecen en este marcaje, indican que el disco de acero del que se parte para formar la vaina por sucesivas embuticiones se ha obtenido mediante corte de una barra cilíndrica en lugar del sistema habitual de estampación de bandas de acero. Este sistema ahorra mucho material respecto al estampado de la bandas en las que se pierde mucho con los recortes. Estos segmentos se encuentran sólo con marcaje hla y hlb (Metallwarenfabrik Treuenbritzen GMBH) que empezó a usarlos intermitentemente en 1941. La fábrica P163 / hlb, al igual que la P162, formaba parte de Kopp-Concern, y fabricó munición del 7,9 desde 1934 a 1945.

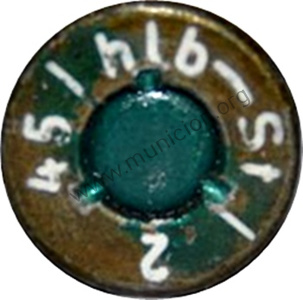

Ficha 08-057-BGC-080-0744

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: TIRO REDUCIDO TRAZADOR
USO: MILITAR
MODELO: L.S. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlb -- St / 2 45 /
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1945
OBSERVACIONES: L. S. L´Spur (Leichtes Spitzgeschoss Leuchtspur) -Municion de corto alcance con fines de entrenamiento-.Cartucho de prácticas con bala trazadora, Lleva un núcleo de aluminio y una cavidad en la bala para alojar el sistema que produce la traza. Tiene un alcance aproximado de unos 2 Kms. Estos cartuchos habitualmente utilizaban el pistón modelo 88 (Zdh.88), aunque a partir de 1940-1941 también usaron el modelo de pistón 30, reconocible por ir ennegrecido. (En este caso lleva el 88 y además de un solo agujero indicado por el segmento entre la fábrica y el St).Los dos segmentos opuestos diametralmente que aparecen en este marcaje, indican que el disco de acero del que se parte para formar la vaina por sucesivas embuticiones se ha obtenido mediante corte de una barra cilíndrica en lugar del sistema habitual de estampación de bandas de acero. Este sistema ahorra mucho material respecto al estampado de la bandas en las que se pierde mucho con los recortes. Estos segmentos se encuentran sólo con marcaje hla y hlb (Metallwarenfabrik Treuenbritzen GMBH) que empezó a usarlos intermitentemente en 1941. Tanto los L.S. como los L.S. L´Spur llevan una franja verde en el culote de unos 5 mm de ancho, el L´Spur además lleva la punta pintada de negro.

Ficha 08-057-BGC-080-0735

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P162 VIIta1 1 41
FABRICANTE: Presswerke GmbH
FÁBRICA: Metgethen, Prusia oriental
AÑO: 1941
OBSERVACIONES: Cartucho ordinario con bala s.S. (laca verde anillo pistón), vaina de acero, pistón 88 (Zdh. 88) . Código Material , VII= Bochumer Verein für Gusstahlfabrikationt, ta= Dürener Metallwerke, Werk Berlin-Borsigwalde Bochum, 1= proporción materiales usados en fabricación vaina.

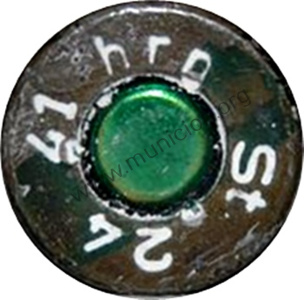

Ficha 08-057-BGC-080-0736

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PRACTICAS
USO: MILITAR
MODELO: I.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hrn St 24 41
FABRICANTE: Presswerke GmbH
FÁBRICA: Metgethen, Prusia oriental
AÑO: 1941
OBSERVACIONES: l.S. . Proyectil con núcleo de aluminio y vaina de acero lacado. Cartucho de prácticas. Identificable por la banda verde cruzando la base del cartucho.

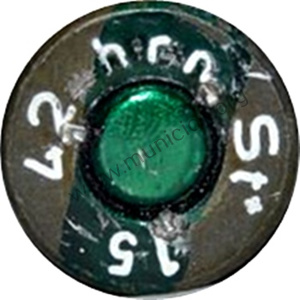

Ficha 08-057-BGC-080-0737

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PRACTICAS
USO: MILITAR
MODELO: I.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hrn St+ 15 42
FABRICANTE: Presswerke GmbH
FÁBRICA: Metgethen, Prusia oriental
AÑO: 1942
OBSERVACIONES: l.S. . Proyectil con núcleo de aluminio y vaina de acero lacado. Cartucho de prácticas. Identificable por la banda verde cruzando la base del cartucho

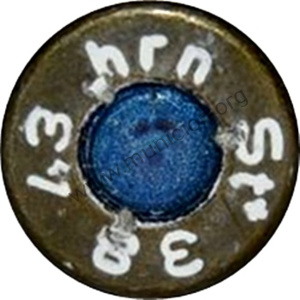

Ficha 08-057-BGC-080-0738

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hrn St+ 38 43
FABRICANTE: Presswerke GmbH
FÁBRICA: Metgethen, Prusia oriental
AÑO: 1943
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro, y vaina de acero lacado en acabado marrón. Pistón 30/40 (Zdh. 30/40). Pistón totalmente lacado en azul.

Ficha 08-057-BGC-080-0739

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hrn - St+ 1 45
FABRICANTE: Presswerke GmbH
FÁBRICA: Metgethen, Prusia oriental
AÑO: 1945
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro, y vaina de acero lacado en acabado gris. El segmento entre hrn y St+ indica que el pistón tiene un solo oido.

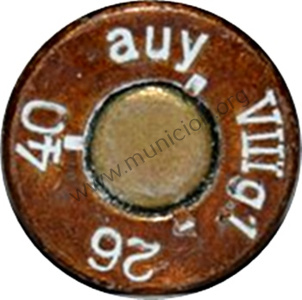

Ficha 08-057-BGC-080-0730

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: auy VIIIg1 26 40
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1940
OBSERVACIONES: cartucho ordinario bala s.S. (laca verde anillo pistón) y vaina de acero cobreado lacada en marrón. Código de materiales VIII= Dortmunder-Hörder Hüttenverein, Dortmund, g= Hirsch Kupfer und Messingwerke, Werk Finnow/Mark, 1= Proporción materiales usados en fabricación vaina.

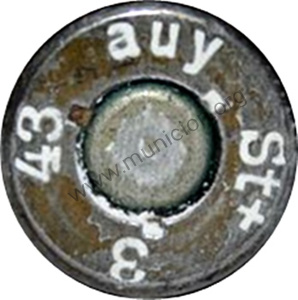

Ficha 08-057-BGC-080-0731

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: auy St+ 3 43
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1943
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro. Pistón 30/40 (Zdh. 30/40).

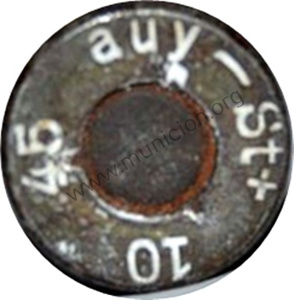

Ficha 08-057-BGC-080-0732

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: OBSERVACION / SPOTTER
USO: MILITAR
MODELO: B-Patrone 2º Modelo
PAÍS: Alemania (1920 - 1945)
MARCAJE: auy -- St+ 10 45
FABRICANTE: Grüneberger Metallgeselschaft Gmbh
FÁBRICA: Grüneberg/Mecklbg
AÑO: 1945
OBSERVACIONES: Cartucho B-Patrone modelo 2 con vaina de acero. Pistón un solo oido indicado por el segmento entre auy y St+. Se trata de un cartucho explosivo-incendiario. Este modelo se distingue por llevar los 2/3 inferiores de la bala lacados en negro y el anillo pistón negro. En 1935 comenzó la fabricación de este tipo de cartucho, buscando una manera de ver donde impactaban los disparos realizados por las ametralladoras pesadas. La bala en la zona interior delantera (punta) lleva una carga de fósforo y en la parte central lleva un pequeño detonador en el que debe incidir un percutor que está sujetado por un manguito que ejerce resistencia por fricción. Tras el impacto se libera el fósforo, posteriormente el percutor por inercia, impacta y activa el detonador que explota y hace arder el fósforo, produciendo una nube de humo visible a unos cientos de metros. durante la IIWW estos cartuchos fuero usados por la Lutfwaffe siendo poco más útiles que los P.m.K. Y en 1945 también le fueron entregados a francotiradores. (Fuente: Die Patrone 7,9 mm der Deutschen Wehrmacht 1930-1945)
