Categoría: 7,92 x 57 Mauser S Model 1904

Ficha 08-057-BGC-080-0753

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E. Doppelter
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlb S* 9 44
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1944
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro y vaina de latón. Laca azul anillo pistón. Este cartucho lleva un engarze de la bala reforzado (Doppelte Geschossanwürgung) para poder usarlo en las MG 81 usadas en la Luftwaffe.

Ficha 08-057-BGC-080-0754

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE
USO: MILITAR
MODELO: S.m.K. Doppelter
PAÍS: Alemania (1920 - 1945)

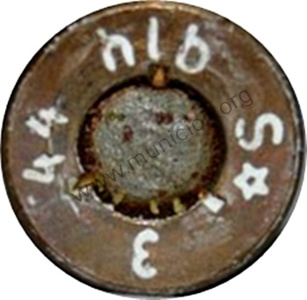

MARCAJE: hlb S* 3 44
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1944
OBSERVACIONES: Cartucho peforante (S.m.K. Spitzgeschoß mit Stahlkern), bala aguda con núcleo de acero.Este cartucho lleva un engarze de la bala reforzado (Doppelte Geschossanwürgung) para poder usarlo en las MG 81 usadas en la Luftwaffe. La fábrica P163 / hlb, al igual que la P162, formaba parte de Kopp-Concern, y fabricó munición del 7,9 desde 1934 a 1945.

Ficha 08-057-BGC-080-0745

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlb -- St / 5 45 /
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1945
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro, y vaina de acero lacado en acabado marrón. Pistón 30/40 (Zdh. 30/40). El segmento que hay entre la fábrica (hlb) y el código material vaina (St) indica que el pistón tiene un solo agujero. Los dos segmentos opuestos diametralmente que aparecen en este marcaje, indican que el disco de acero del que se parte para formar la vaina por sucesivas embuticiones se ha obtenido mediante corte de una barra cilíndrica en lugar del sistema habitual de estampación de bandas de acero. Este sistema ahorra mucho material respecto al estampado de la bandas en las que se pierde mucho con los recortes. Estos segmentos se encuentran sólo con marcaje hla y hlb (Metallwarenfabrik Treuenbritzen GMBH) que empezó a usarlos intermitentemente en 1941.

Ficha 08-057-BGC-080-0746

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P163 S* 1 34
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1936
OBSERVACIONES: Cartucho ordinario con bala s.S. y vaina de latón. La fábrica P163 / hlb, al igual que la P162, formaba parte de Kopp-Concern, y fabricó munición del 7,9 desde 1934 a 1945.

Ficha 08-057-BGC-080-0747

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE
USO: MILITAR
MODELO: S.m.K.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P163 S* 11 34
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1936
OBSERVACIONES: Cartucho peforante (S.m.K. Spitzgeschoß mit Stahlkern), bala aguda con núcleo de acero. La fábrica P163 / hlb, al igual que la P162, formaba parte de Kopp-Concern, y fabricó munición del 7,9 desde 1934 a 1945.

Ficha 08-057-BGC-080-0748

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SUPER PERFORANTE
USO: MILITAR
MODELO: S.m.K. H.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P163 S* 9 40
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1940
OBSERVACIONES: Cartucho perforante con núcleo de tugsteno. S.m.K. H. (Spitzgeschoß mit kern Hart). Al inicio de la IIWW había vehículos ligeramente blindados contra los que estas municiones eran efectivas. En marzo de 1943 se prohibió la emisión de estas municiones para las tropas ya que habían dejado de ser efectivas contra los nuevos blindajes, además había escasez de tugsteno y se dedicó lo que había a producir munición perforante para calibres más grandes. La bala del S.m.K. H. pesaba unos 12,8 gramos, siendo más pesada que las S.m.K., el cartucho utilizaba el propelente N.P. que conseguía dar a la bala una velocidad inicial de unos 875 metros por segundo. con estas características conseguía atravesar 2 centimetros de acero a 500 metros. Este cartucho lleva pistón 43 (Zdh.43) totalmente lacado. Existen tres modelos. Dentro del segundo modelo podemos encontrar cartuchos con todo el pistón lacado en rojo o solamente el anillo del pistón con laca roja.

Ficha 08-057-BGC-080-0749

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur Trop.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P163 S* 1 41
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1941
OBSERVACIONES: Cartucho peforante trazador tropicalizado (S.m.K. L´Spur Trop , -Spitzgeschoß mit Stahlkern Leuchtspur Trop,-).S.m.K. bala con núcleo acero indicado por el anillo rojo en pistón, vaina de latón, L´Spur indicado por la bala con punta lacada en negro y Tropicalizado indicado por la laca roja en unión de bala con vaina. Pistón 88 (Zdh. 88).La fábrica P163 / hlb, al igual que la P162, formaba parte de Kopp-Concern, y fabricó munición del 7,9 desde 1934 a 1945.

Ficha 08-057-BGC-080-0742

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE
USO: MILITAR
MODELO: S.m.K.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlb St / 24 43 /
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1943
OBSERVACIONES: Cartucho peforante (S.m.K. Spitzgeschoß mit Stahlkern), bala aguda con núcleo de acero. Vaina de acero lacado. Pisón 30/40 (Zdh. 30/40).Los dos segmentos opuestos diametralmente que aparecen en este marcaje, indican que el disco de acero del que se parte para formar la vaina por sucesivas embuticiones se ha obtenido mediante corte de una barra cilíndrica en lugar del sistema habitual de estampación de bandas de acero. Este sistema ahorra mucho material respecto al estampado de la bandas en las que se pierde mucho con los recortes. Estos segmentos se encuentran sólo con marcaje hla y hlb (Metallwarenfabrik Treuenbritzen GMBH) que empezó a usarlos intermitentemente en 1941. La fábrica P163 / hlb, al igual que la P162, formaba parte de Kopp-Concern, y fabricó munición del 7,9 desde 1934 a 1945.

Ficha 08-057-BGC-080-0743

Publicado el por adminJavi
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlb St / 35 43 /
FABRICANTE: Metallwarenfabrik Treuenbrietzen GmbH
FÁBRICA: Selterhof
AÑO: 1943
OBSERVACIONES: Cartucho peforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el anillo rojo en pistón, vaina de acero lacado y bala trazadora indicado por la punta lacada en negro. Pistón 30/40 (Zdh. 30/40).Los dos segmentos opuestos diametralmente que aparecen en este marcaje, indican que el disco de acero del que se parte para formar la vaina por sucesivas embuticiones se ha obtenido mediante corte de una barra cilíndrica en lugar del sistema habitual de estampación de bandas de acero. Este sistema ahorra mucho material respecto al estampado de la bandas en las que se pierde mucho con los recortes. Estos segmentos se encuentran sólo con marcaje hla y hlb (Metallwarenfabrik Treuenbritzen GMBH) que empezó a usarlos intermitentemente en 1941. La fábrica P163 / hlb, al igual que la P162, formaba parte de Kopp-Concern, y fabricó munición del 7,9 desde 1934 a 1945.
