Categoría: 7,92 x 57 Mauser S Model 1904

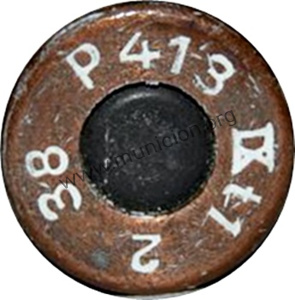

Ficha 08-057-BGC-080-0911

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: FOGUEO / IMPULSOR
USO: MILITAR
MODELO: Platzpatrone 33
PAÍS: Alemania (1920 - 1945)
MARCAJE: P413 IXt1 2 38
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1938
OBSERVACIONES: Cartucho de fogueo, Platzpatrone 33. Bala de madera teñida de color morado. Vaina de acero cobreado. Código material, IX=August-Thyssen-Hütte, Hamborn, t=Dürener Metallwerke, Werk Berlin-Borsigwalde, 1= Proporción elementos usados en fabricación vaina.

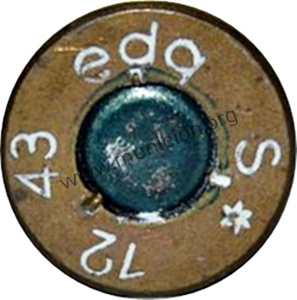

Ficha 08-057-BGC-080-0907

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: edq S* 12 43
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1943
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro (anillo azul pistón), vaina latón. Pistón 30/40 (Zdh.30740) lacado completamente en azul.

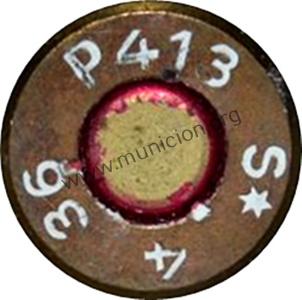

Ficha 08-057-BGC-080-0908

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: P413 S* 4 36
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1936
OBSERVACIONES: Cartucho peforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el pistón lacado en rojo, vaina de latón. Pistón modelo 88 (Zdh.88)

Ficha 08-057-BGC-080-0909

Publicado el por Joaquín
Foto: WILLEM VAN EIJK/Paul Smith

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: OBSERVACION / SPOTTER
USO: MILITAR
MODELO: B-Patrone 1º Modelo
PAÍS: Alemania (1920 - 1945)
MARCAJE: P413 S* 9 39
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1939
OBSERVACIONES: Cartucho B-Patrone modelo 1. Se trata de un cartucho explosivo-incendiario. Este modelo se distingue por llevar la punta color plata (unos 10 mm.) y anillo pistón negro. En 1935 comenzó la fabricación de este tipo de cartucho, buscando una manera de ver donde impactaban los disparos realizados por las ametralladoras pesadas. La bala en la zona interior delantera (punta) lleva una carga de fósforo y en la parte central lleva un pequeño detonador en el que debe incidir un percutor que está sujetado por un manguito que ejerce resistencia por fricción. Tras el impacto se libera el fósforo, posteriormente el percutor por inercia, impacta y activa el detonador que explota y hace arder el fósforo, produciendo una nube de humo visible a unos cientos de metros. durante la IIWW estos cartuchos fuero usados por la Lutfwaffe siendo poco más útiles que los P.m.K. Y en 1945 también le fueron entregados a francotiradores. (Fuente: Die Patrone 7,9 mm der Deutschen Wehrmacht 1930-1945). Sección facilitada por Paul Smith.

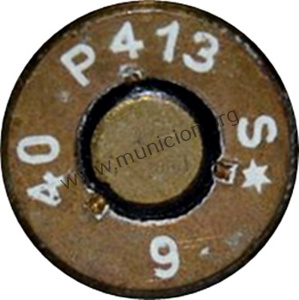

Ficha 08-057-BGC-080-0910

Publicado el por Joaquín
Foto: WILLEM VAN EIJK/Paul Smith

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: OBSERVACION / SPOTTER
USO: MILITAR
MODELO: B-Patrone 2º Modelo
PAÍS: Alemania (1920 - 1945)
MARCAJE: P413 S* 6 40
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1940
OBSERVACIONES: Cartucho B-Patrone modelo 2. Se trata de un cartucho explosivo-incendiario. Este modelo se distingue por llevar los 2/3 inferiores de la bala lacados en negro y el anillo pistón negro. En 1935 comenzó la fabricación de este tipo de cartucho, buscando una manera de ver donde impactaban los disparos realizados por las ametralladoras pesadas. La bala en la zona interior delantera (punta) lleva una carga de fósforo y en la parte central lleva un pequeño detonador en el que debe incidir un percutor que está sujetado por un manguito que ejerce resistencia por fricción. Tras el impacto se libera el fósforo, posteriormente el percutor por inercia, impacta y activa el detonador que explota y hace arder el fósforo, produciendo una nube de humo visible a unos cientos de metros. durante la IIWW estos cartuchos fuero usados por la Lutfwaffe siendo poco más útiles que los P.m.K. Y en 1945 también le fueron entregados a francotiradores. (Fuente: Die Patrone 7,9 mm der Deutschen Wehrmacht 1930-1945), Sección facilitada por Paul Smith

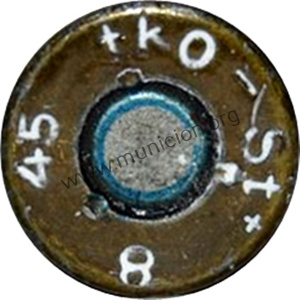

Ficha 08-057-BGC-080-0902

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: tko -- St+ 8 45
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1945
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro (anillo azul pistón). El segmento entre tko y St+ indica que el pistón tiene un solo oido. Pistón 30/40 (Zdh.30/40). El marcaje tko sustituyó a edq entre el lote 1 y 2 de 1945.

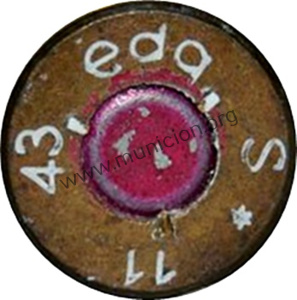

Ficha 08-057-BGC-080-0903

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: edq S* 11 43
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1943
OBSERVACIONES: Cartucho peforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el pistón lacado en rojo, vaina de latón y bala trazadora indicado por la punta lacada en negro.

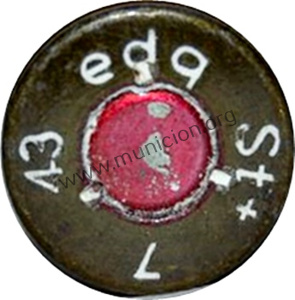

Ficha 08-057-BGC-080-0904

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: edq St+ 7 43
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1943
OBSERVACIONES: Cartucho peforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el pistón lacado en rojo, vaina de acero lacado en gris y bala trazadora indicado por la punta lacada en negro. Pistón 30/40 (Zdh. 30/40).

Ficha 08-057-BGC-080-0905

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: edq -- St+ 1 45
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1945
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro (anillo azul pistón), vaina acero lacado. El segmento entre edq y St+ indica que el pistón tiene un solo oido. Pistón 30/40 (Zdh.30/40). El marcaje tko sustituyó a edq entre el lote 1 y 2 de 1945, por lo tanto este corresponde al último lote marcado como edq.

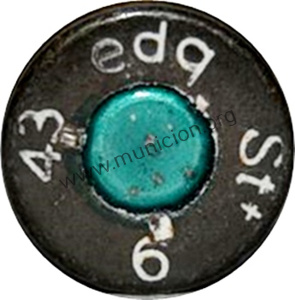

Ficha 08-057-BGC-080-0906

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: edq St+ 9 43
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1943
OBSERVACIONES: Cartucho ordinario con bala s.S. (pistón lacado en verde), vaina de acero lacado en tono gris. Pistón 30/40 (Zdh.30/40)
