Categoría: 7,92 x 57 Mauser S Model 1904

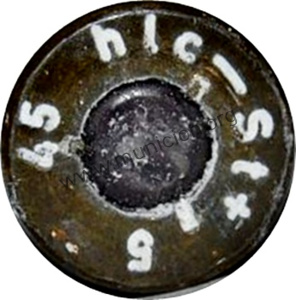

Ficha 08-057-BGC-080-0918

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlc -- St+ 5 45
FABRICANTE: Zieh und Stanzwerk GmbH
FÁBRICA: Schleusingen / Thüringen
AÑO: 1945
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro (anillo azul en pistón), y vaina de acero lacado en marrón (aunque ha perdido mucha laca), Zdh. 30/40. El segmento entre hlc y St+ indica que el pistón tiene un solo oido.

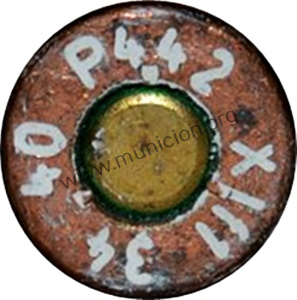

Ficha 08-057-BGC-080-0919

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P442 XIf1 34 40
FABRICANTE: Zieh und Stanzwerk GmbH
FÁBRICA: Schleusingen / Thüringen
AÑO: 1940
OBSERVACIONES: Cartucho ordinario con bala s.S. (anillo pistón laca verde) y vaina acero cobreado. La fábrica P442/hlc fabricó munición de 1937 a 1945, los dos primeros lotes de 1940 fueron con vaina acero lacado y a partir del tercero usaron vainas de acero cobreado. Fabricaron durante 1940 hasta el lote 49 en vaina acero cobreado. Código material, XI= Gute Hoffnungshütte, Oberhausen, f= Mansfeld AG f. Bergbau und Hüttenbetrieb, Hettstedt/Harz, 1= Proporción elementos usados para fabricación acero.

Ficha 08-057-BGC-080-0920

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P442 Xma1 2 40
FABRICANTE: Zieh und Stanzwerk GmbH
FÁBRICA: Schleusingen / Thüringen
AÑO: 1940
OBSERVACIONES: Cartucho ordinario con bala s.S. (laca verde anillo pistón), vaina de acero lacado. La fábrica P442/hlc fabricó munición de 1937 a 1945. Código material, X= Klöckner-Werke AG Marienwerke, Osnabrück, ma= F.A. Lange, Neusilberfabrikate, aue/Sachsen, 1= proporción elementos usados en fabricación del acero.

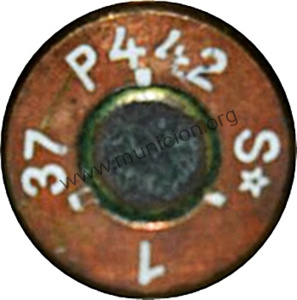

Ficha 08-057-BGC-080-0921

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: P442 S* 1 37
FABRICANTE: Zieh und Stanzwerk GmbH
FÁBRICA: Schleusingen / Thüringen
AÑO: 1937
OBSERVACIONES: Cartucho ordinario con bala s.S. (anillo verde pistón) y vaina de latón.La fábrica P442/hlc fabricó munición de 1937 a 1945, correspondiendo este ejemplar al primer lote fabricado.

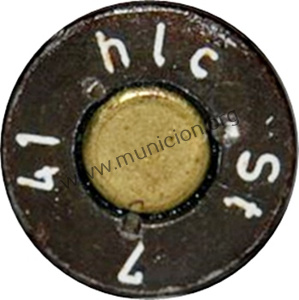

Ficha 08-057-BGC-080-0917

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlc St 7 41
FABRICANTE: Zieh und Stanzwerk GmbH
FÁBRICA: Schleusingen / Thüringen
AÑO: 1941
OBSERVACIONES: Cartucho ordinario con bala s.S. (laca verde anillo pistón), vaina de acero lacado. La fábrica P442/hlc fabricó munición de 1937 a 1945. Durante la fabricación de los primeros lotes con vaina de acero en el año 1941 cometieron un error y olvidaron poner el número correspondiente a la mezcla del acero (hasta el lote 6). Este ejemplar ya lleva el código St para la vaina.

Ficha 08-057-BGC-080-0912

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: SEMI PERFORANTE
USO: MILITAR
MODELO: S.m.E. lang
PAÍS: Alemania (1920 - 1945)
MARCAJE: tko S* 1 45
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1945
OBSERVACIONES: Cartucho semiperforante, bala S.m.E. Lang (Spitzgeschoss mit Eisenkern) bala aguda con núcleo de hierro (anillo azul pistón), vaina latón. A medida que avanzaba la guerra en la Unión Soviética y África los recursos alemanes cada vez eran más escasos. Por tal motivo buscaron fabricar balas con menor contenido en plomo. Esto llevó a modificar la estructura interna de las balas S.m.E. consiguiendo una reducción de uso de plomo en un 50%. Para compensar el peso de la balas se vieron obligados a alargar el núcleo lo que hizo que la bala pasara a medir 39,8 mm (para la S.m.E. lang) frente a los 37,3 del S.m.E. Fuente: Die Patrone 7,9 mm der Deutschen Wehrmacht 1930-1945. Imagen comparativa bala S.m.E. lang -- Sm.E. Alex Witte.

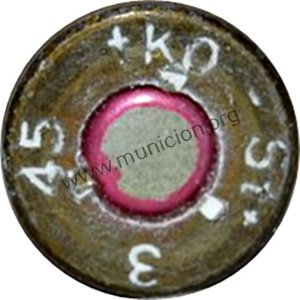

Ficha 08-057-BGC-080-0913

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE TRAZADOR
USO: MILITAR
MODELO: S.m.K. L´Spur
PAÍS: Alemania (1920 - 1945)
MARCAJE: tko -- St+ 3 45
FABRICANTE: Deutsche Waffen und Munitionsfabrik AG
FÁBRICA: Lübeck-Schlutup
AÑO: 1945
OBSERVACIONES: Cartucho peforante trazador (S.m.K. L´spur -Spitzgeschoß mit Stahlkern L´spur-), bala aguda con núcleo de acero indicado por el pistón lacado en rojo, trazador indicado por la punta lacada en negro. Vaina de acero lacado en gris.El segmento entre tko y St+ indica que el pistón tiene un solo oido.

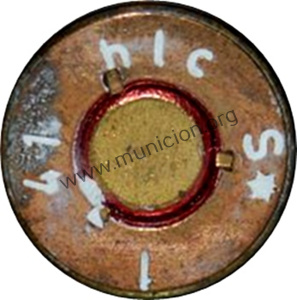

Ficha 08-057-BGC-080-0914

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE
USO: MILITAR
MODELO: S.m.K.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlc S* 1 41
FABRICANTE: Zieh und Stanzwerk GmbH
FÁBRICA: Schleusingen / Thüringen
AÑO: 1941
OBSERVACIONES: Cartucho peforante (S.m.K. Spitzgeschoß mit Stahlkern), bala aguda con núcleo de acero, anillo rojo en pistón. Vaina de latón. Pistón Zdh. 88. La fábrica P442/hlc fabricó munición de 1937 a 1945. Después de 1939 solo fabricaron dos lotes con vainas de latón, ambos lotes con bala S.m.K. ; estos dos lotes fueron el lote número 1 de 1941 y 1942.

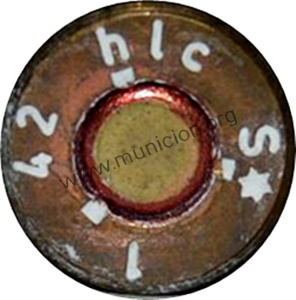

Ficha 08-057-BGC-080-0915

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: PERFORANTE
USO: MILITAR
MODELO: S.m.K.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlc S* 1 42
FABRICANTE: Zieh und Stanzwerk GmbH
FÁBRICA: Schleusingen / Thüringen
AÑO: 1942
OBSERVACIONES: Cartucho peforante (S.m.K. Spitzgeschoß mit Stahlkern), bala aguda con núcleo de acero, anillo rojo en pistón. Vaina de latón. Pistón Zdh. 88. La fábrica P442/hlc fabricó munición de 1937 a 1945. Después de 1939 solo fabricaron dos lotes con vainas de latón, ambos lotes con bala S.m.K.; estos dos lotes fueron el lote número 1 de 1941 y 1942.

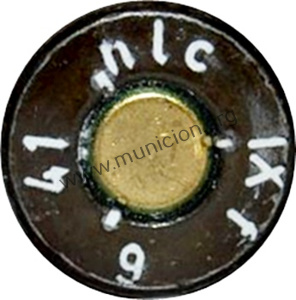

Ficha 08-057-BGC-080-0916

Publicado el por Joaquín
Foto: WILLEM VAN EIJK

TABLA DE INFORMACIÓN DEL CARTUCHO

CALIBRE: 7,92 x 57 Mauser S Model 1904
TIPO: ORDINARIO
USO: MILITAR
MODELO: s.S.
PAÍS: Alemania (1920 - 1945)
MARCAJE: hlc IXf 6 41
FABRICANTE: Zieh und Stanzwerk GmbH
FÁBRICA: Schleusingen / Thüringen
AÑO: 1941
OBSERVACIONES: Cartucho ordinario con bala s.S. (laca verde anillo pistón), vaina de acero lacado. La fábrica P442/hlc fabricó munición de 1937 a 1945. Durante la fabricación de los primeros lotes con vaina de acero en el año 1941 cometieron un error y olvidaron poner el número correspondiente a la mezcla del acero (hasta el lote 6). Código material, IX= August-Thyssen-Hütte, Hamborn, f= Mansfeld AG f. Bergbau und Hüttenbetrieb, Hettstedt/Harz
